产品介绍

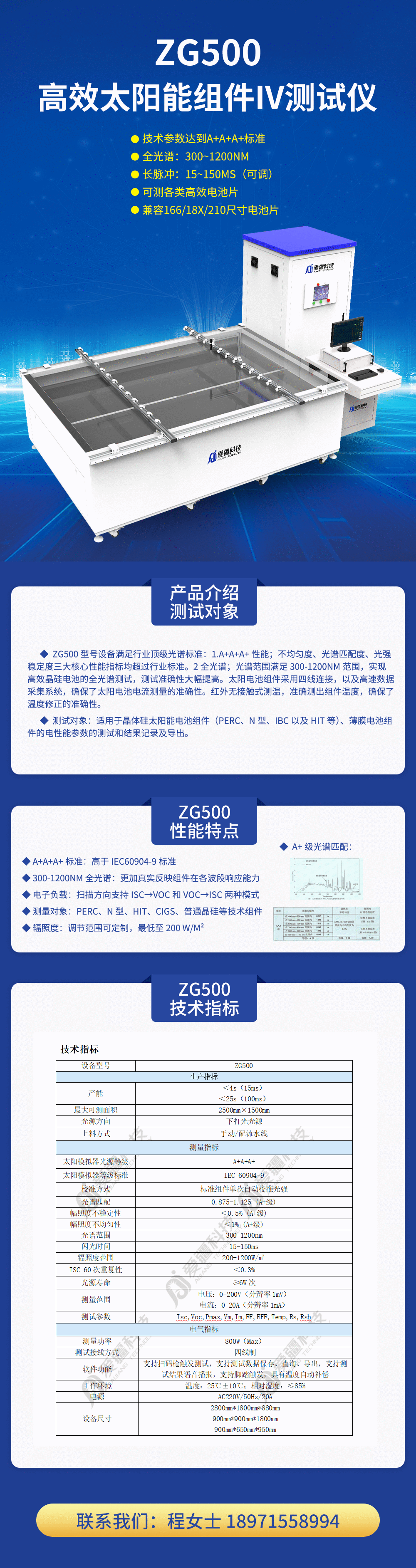

ZG500系列高效太阳能组件IV 测试仪，采用独特的下打光方式。可测试各类高效太阳能组件。
1、采用A+A+A+级光源配置：不均匀度、光谱匹配度、光强稳定度三大核心性能指标均超过行业标准。
2、全光谱：光谱范围满足300-1200nm范围，实现高效晶硅电池的全光谱测试，测试准确性大幅提高。
太阳电池组件采用四线连接，以及高速数据采集系统，确保了太阳电池电流测量的准确性。红外无接触式测温，准确测出组件温度，确保了温度修正的准确性。
测试对象：适用于晶体硅太阳能电池组件(PERC、 N型、IBC 以及HIT等)、薄膜电池组件的电性能参数的测试和结果记录及导出。
性能特点
◆ A+A+A+标准：高于 IEC60904-9 标准
◆ 300-1200nm全光谱：更加真实反映组件在各波段响应能力
◆ A+级光谱匹配：
◆ 电子负载：扫描方向支持Isc→Voc和Voc→Isc两种模式
◆ 测量对象：PERC、 N型、HIT、IBC、 TOPCon、 CIGS、 普通晶硅等技术组件
技术指标
设备型号 | ZG500 |
生产指标 |
产能 | ＜4s（15ms） ＜25s（100ms） |
最大可测面积 | 2500mm×1500mm |
光源方向 | 下打光光源 |
上料方式 | 手动/配流水线 |
测量指标 |
太阳模拟器光源等级 | A+A+A+ |
太阳模拟器等级标准 | IEC 60904-9 |
校准方式 | 标准组件单次自动校准光强 |
光谱匹配 | 0.875-1.125 (A+级) |
幅照度不稳定性 | ＜0.5% (A+级) |
幅照度不均匀性 | ＜1% (A+级) |
光谱范围 | 300-1200nm |
闪光时间 | 15-150ms(可定制) |
辐照度范围 | 200-1200W/m² |
ISC 60次重复性 | ＜0.3% |
光源寿命 | ≥6W次 |
测量范围 | 电压：0-200V（分辨率1mV）
电流：0-20A（分辨率1mA） |
测试参数 | Isc,Voc,Pmax,Vm,Im,FF,EFF,Temp,Rs,Rsh |
电气指标 |
测量功率 | 800W（Max） |
测试接线方式 | 四线制 |
软件功能 | 支持扫码枪触发测试，支持测试数据保存、查询、导出，支持测试结果语音播报，支持脚踏触发，具有温度自动补偿 |
工作环境 | 温度：25℃±10℃；相对湿度：≤85% |
电源 | AC220V/50Hz/20A |
设备尺寸 | 2800mm*1800mm*880mm
900mm*900mm*1800mm
900mm*650mm*950mm |
