产品简介：

◆ 多相机拍摄有效像素高达6300万以

◆ 4K显示器无损显示图片

◆ 空间分辨率<0.3线对

◆ 外观AOI检测

咨询热线：4000-788-801

一、产品介绍

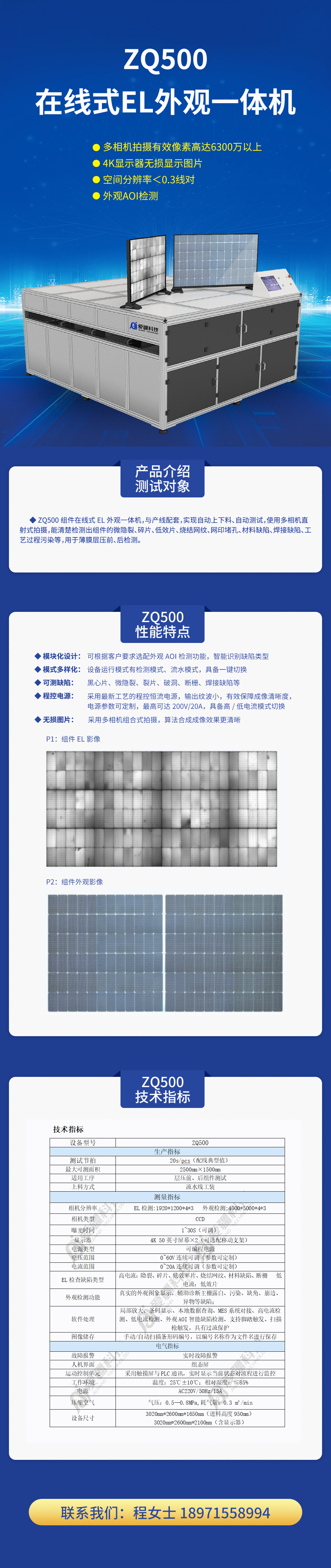

ZQ500组件在线式EL外观一体机，与产线配套，实现自动上下料、自动测试，使用多相机直射式拍摄，能清楚检测出组件的微隐裂、碎片、低效片、烧结网纹、网印堵孔、材料缺陷、焊接缺陷、工艺过程污染等，用于薄膜层压前、后检测。

二、性能特点

◆ 无损图片：采用多相机组合式拍摄，算法合成成像效果更清晰

P1：组件EL影像

P2组件外观影像


◆ 模块化设计：可根据客户要求选配外观AOI检测功能，智能识别缺陷类型

◆ 模式多样化：设备运行模式有检测模式、流水模式，具备一键切换

◆ 可测缺陷：黑心片、微隐裂、裂片、破洞、断栅、焊接缺陷等，

◆ 程控电源：采用新工艺的程控恒流电源，输出纹波小，有效保障成像清晰度，电源参数可定制，最高可达200V/20A，具备高/低电流模式切换

三、技术指标

设备型号	ZQ500
生产指标
测试节拍	20s/pcs (配线典型值)
最大可测面积	2500mm X 1500mm
适用工序	层压前、后组件测试
上料方式	流水线工装
测量指标
相机分辨率	EL检测：192012043 外观检测：4000500043
相机类型	CCD
曝光时间	1~30S (可调)
显示器	4K 50英寸屏幕X2 (可选配移动支架)
电源类型	可编程电源
电压范围	0~60V连续可调(参数可定制)
电流范围	0~20A连续可调(参数可定制)
EL检查缺陷类型	高电流：隐裂、碎片、低效率片、烧结网纹、材料缺陷、断栅低电流：低效片
外观检测功能	真实的外观图象显示，辅助诊断主栅露白、污染、缺角、崩边、异物等缺陷;
软件处理	局部放大、条码显示、本地数据查询、MES 系统对接、高电流检测、低电流检测、外观AOI智能缺陷检测、支持脚踏触发、扫描枪触发，具有过流保护
图像储存	手动/自动扫描条形码编号，以编号名称作为文件名进行保存
电气指标
故障报警	实时故障报警
人机界面	组态屏
运动控制单元	采用触摸屏与PLC通讯，实时显示当前状态对流程进行监控
工作环境	温度: 25C士10°C; 相对湿度:≤85%
电源	AC220V/50Hz/15A
压缩空气	气压: 0.5-0. 8MPa,耗气量: 0.3 m2/min
设备尺寸	3020mm2600mm1650mm（进料高度950mm） 3020mm2600mm2100mm（含显示器）
