一、产品介绍
本系统利用特定激光器，经光学系统得到方形激光光斑，光斑面积达230mmX230mm。在激光光斑作用下，硅片或电池片激发出红外光，经红外相机采集硅片或电池片的红外图像，利用红外图像进行缺陷检测。
该PL检测仪适用于单晶或多晶的硅片和电池片，可独立成设备，也可嵌入产线，进行在线检测。
可检测的缺陷包括黑心、黑边、黑团块、隐裂、裂纹、碎片、低效片、黑线、缺角、崩边等。该系统采用深度学习与人工智能算法，可实现单晶和多晶的各种缺陷自动识别。
该系统已成功用于某光伏设备制造企业。在此基础上可根据客户具体要求进行定制开发。
二、技术指标

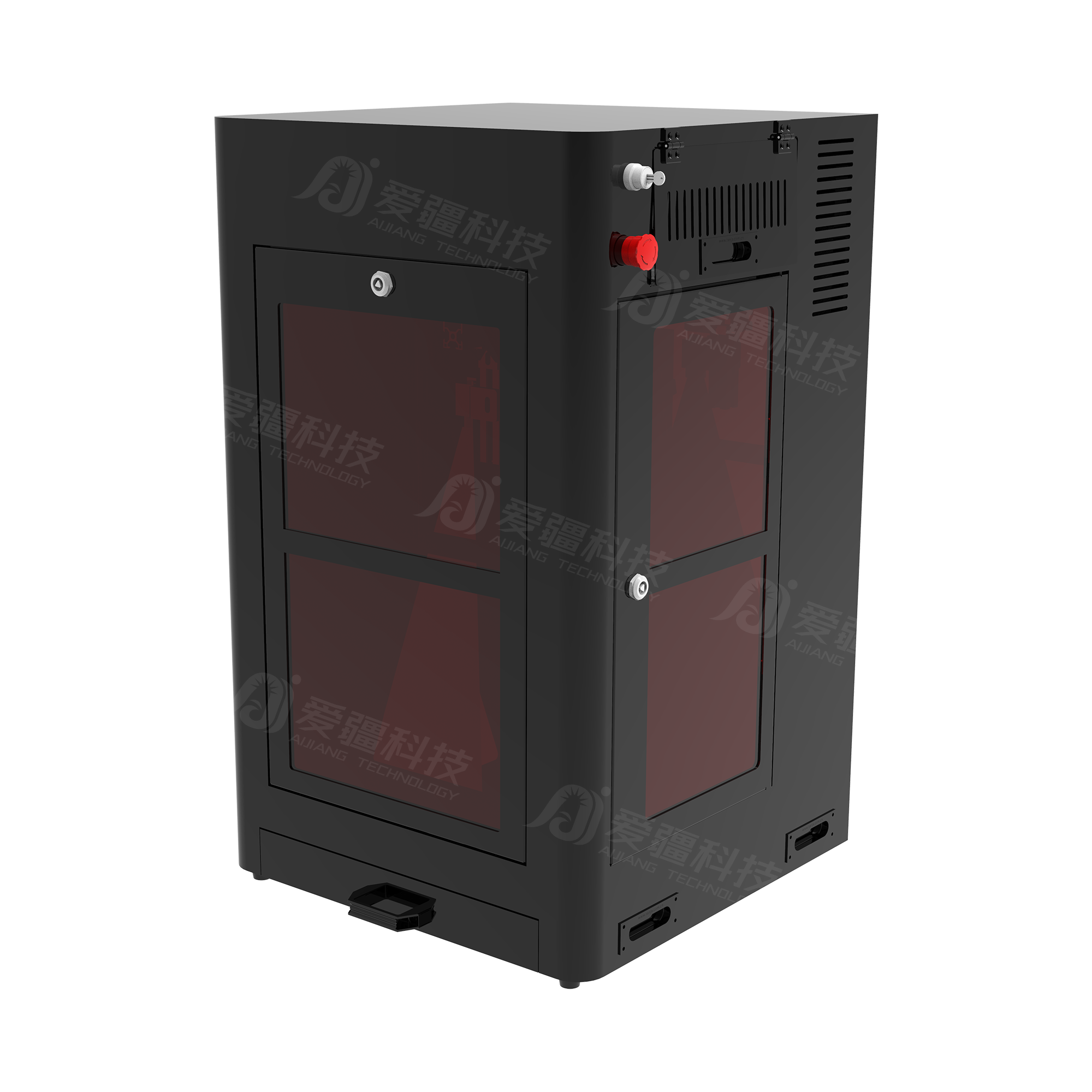

设备型号 | 太阳能电池片PL检测仪 DP100 |
生产指标 |
产能 | 0.5s/pcs |
最大可测面积 | 230×230mm |
适用工序 | 电池片 |
测量指标 |
相机分辨率 | 500W |
相机类型 | CCD |
激光波长 | 808nm |
激光器功率 | 40W |
曝光时间 | 0.1~1S（可调） |
显示器 | 24寸（超清） |
缺陷类型 | 正常检测:隐裂/碎片/低效率片/烧结网纹/材料缺陷 |
图像处理 | 图像显示：图像放大、条码显示、缺陷标记
图像处理：增益、灰度、亮度、对比度调节 |
电气指标 |
特点 | 1、非接触式检测，避免二次损坏；
2、特定图像采集系统（无需暗室），图像质量高；
3、检测效率高，可嵌入产线，进行在线检测；
4、采用人工智能算法，实现缺陷自动识别，无需人工干预；
5、适应范围广，可用于各种类型的硅片或电池片，也适用于各个阶段的缺陷检测； |
工作环境 | 温度：25℃±10℃；相对湿度：≤85% |
电源 | AC220V/50Hz/10A |
设备尺寸 | 600mm*650mm*1000mm |
